主要特点▲"tE时间保护"符合有关增安型防爆电动机过载保护的国家标准(GB3836.3-2000)；
▲交流采样，测量A、B、C三相电流及控制回路电压；
▲现场显示电动机运行状态，保存三次电动机故障跳闸记录；
▲一路保护输出，二路自定义继电器输出，一路4～20mA电流输出(可选)，一路RS485接口(可选)；
▲零序电流保护功能，可对电动机实现漏电保护；
▲分体式电机保护器可选DI输入模块，控制正反向启动，自启动，及开关量控制单元；
▲大屏幕LCD高清晰度宽温液晶显示，并具有背景光，跟随电动机运行状态和用户要求实时显示；
▲三相电流不平衡、断相、过压、欠压、自启动等功能用户可取可舍；
▲启动中过流保护设定，可根据电机情况进行多种倍数调节；
▲模拟量输出微调功能，可以消除由于线路衰减造成的误差精度；
▲v2路可编程继电器J2 J3多达5种设置输出功能。满足不同的现场保护情况；
▲采用E2PROM存储技术，实现参数电设定，掉电后设定参数仍保存下来，勿须再设定；
▲采用RS485通信总线，可广泛用于各种监控系统作为带有电机保护及控制的智能化监控单元；
▲一机多用，可取代电流表、电压表、热继电器、电流互感器、时间继电器和漏电继电器等。
符合标准
GB/T14048.1-2000低压开关设备和控制设备总则
GB14048.4-2010机电式接触器和电动机起动器（含电动机保护器）
GB14048.5-2001低压开关设备和控制设备 控制电路电器和开关元件，第1部分：机电式控制电路电器
GB/T17626.4-2006电快速瞬变脉冲群抗扰度试验
GB/T17626.5-2006浪涌（冲击）抗扰度试验
JB/T 10736-2007 低压电动机保护器
工作温度：-10℃~+55℃
贮存温度：-20℃~+65℃
相对湿度：5%~95%不结霜
海拔：≤2500m
污染等级：2级
防护等级：IP20
安装类别：III级
运用场合：煤矿、石化、冶炼、电力、船舶、以及民用建筑等领域

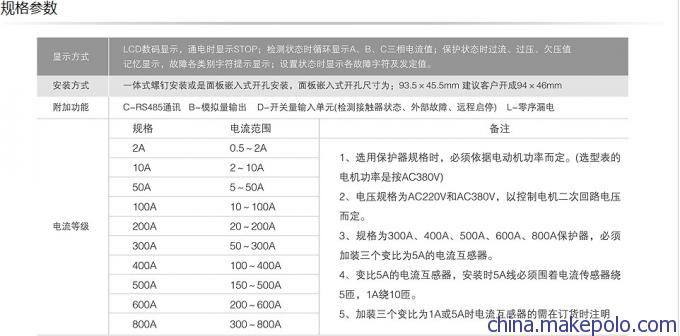

规格参数
保护特性
▲过流：工作电流≥设定电流1.2倍，过流反时限对应1～5序号的5条曲线，动作时间≤255S。
▲断 相：任何一相或三相断开时，动作时间≤2.0S。
▲不平衡：当任何两相间的电流值相差≥60％时，动作时间≤2.0S。
▲堵 转：当工作电流达到额定电流的3～8倍时，动作时间≤0.5S。
▲短 路：当工作电流达到额定电流的10倍以上时，动作时间≤0.2S。
▲过 压：当工作电压超过过压设定值时，动作时间≤5.0S。
▲欠 压 ：当工作电压低于欠压设定值时，动作时间≤10S。
▲漏 电：漏电电流大于漏电电流设定值50-500时，动作时间≤O.2S，须独立动作J2常开时，需订购时注明。
▲欠 流：当工作电流低于欠流设定值时，动作时间≤10S。
注：需漏电保护功能，设计选型或订货时在型号后加"L"；
需自启动功能，设计选型或订货时在型号后加"z"；需通讯启动电机功能，设计选型或订货时在型号后加"C"。(以上三项为可选功能)。产品概述
■是针对低压电动机在各种应用场合产生的故障诊断而开发的智能电动机保护器。■具有体积小，重量轻、功能强大，可靠性高，配置灵活，外形美观、安装方便等特点。■采用高集成制的高速处理器进行数据采集、处理，在实现传统的低压电动机保护的基础上，融入测控、计量、运行记录和通讯功能，真正实现数字化，智能化，网络化，做到保护和测控与一体，为工业生产过程控制的管理带来了很大的便利。性能特点*采用美国微芯5V工业级芯片，抗干扰能力一级，稳定性超强！连续5年、无故障运行*■集保护功能和测控功能于一体。■实现三相全电量测量，三相电压、电流、功率因数、有功功率、无功功率、视在功率、有功电能、无功电能等多种测量值既可以在就地液晶面板上显示，也可以远传至监控系统。■具有直接启动、双向启动、星/三角启动、自耦变压器启动等多种启动控制方式；具有晃电自启动功能，可以实现电机的分批再启动。■配备小型专用穿芯式电流互感器（160A以下），对于小功率电动机可以免去外部电流互感器，节省成本。■11路开关量输入监测，具有64个SOE事件记录功能，包括时间和类型，事件记录可通讯上传，便于故障分析事件原因（事件记录数量可扩充）。多达5路继电器智能化控制输出，实现保护跳闸输出、报警输出、控制输出及其他遥控功能。■具有短路保护、堵转保护、定时限过负荷保护、接地漏电保护、三相电流不平衡保护、断相保护、欠压保护、过压保护、启动时间过长保护、工艺连锁跳闸和适用于增安型电动机tE时间保护，保证电动机安全可靠运行。■提供4~20mA模拟量输出/模拟量输入功能，满足用户更多需求。■具有远方通讯功能。采用RS485通讯接口和标准Modbus规约，可以将测量信息、开关量状态和变位信息、保护动作信号、SOE事件内容、保护定值参数等上传至后台监控主机，构成电机马达控制中心，实现远方的集中管理和监控。■安装方式灵活，即可以选择屏柜嵌入式安装，也可以选择导轨安装。■超小型化设计，具有一体式和分体式结构，适用于各种安装方式，即可以屏上开孔安装，也可以选择导轨安装。
